Siłowniki hydrauliczne wykonane na zamówienie z pojedynczym działaniem do gorącej prasy próżniowej do płytek drukowanych w ciągu dnia

Nazwa: Wykonany na zamówienie cylinder pojedynczego działania do wielodniowych próżniowych płytek drukowanych na gorąco?

Multi Daylights Próżniowa płytka drukowana z obwodami drukowanymi na gorącosłużą do tworzenia CCL-Laminat platerowany miedzią, płytka drukowana dla tego przemysłu materiałów elektrycznych i którebędą potrzebować ciężkich, solidnych ram prasowych o dużej wysokości prefabrykowane kolumny boczne.Siłownik hydraulicznyder dlaMulti Daylights PCB-Płytka drukowana na gorącoma były bardzo wymagane pod względem jakości, a te cylindry są zaprojektowane na co najmniej 50 lat użytkowania, więc mamy solidną grubość korpusu cylindra -120 mm, a wszystkie części są wykonane ze stali kutej C45/42CrMo i przeszły testy Ultrosand i odprężenie:

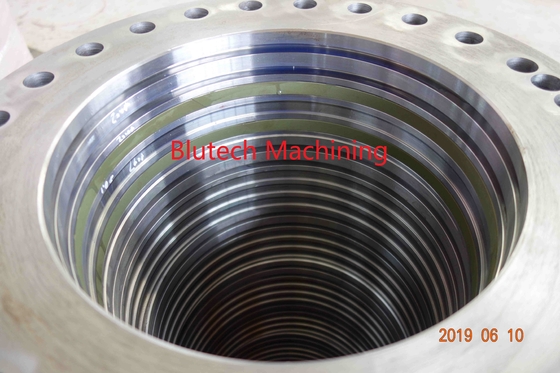

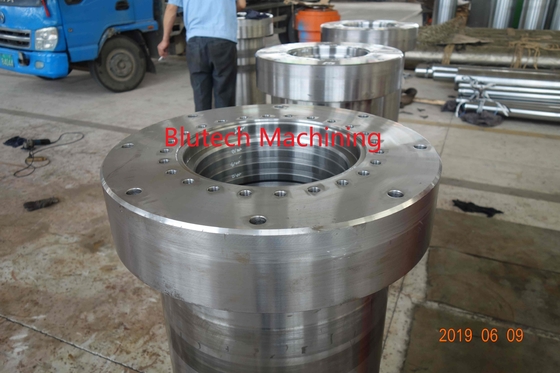

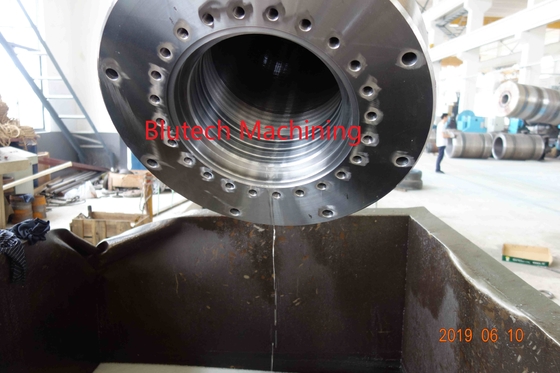

Korpus cylindra:1045/42CrMo jednoczęściowa stal kuta lub spawana stal kuta z odprężeniem z pełnym testem UT

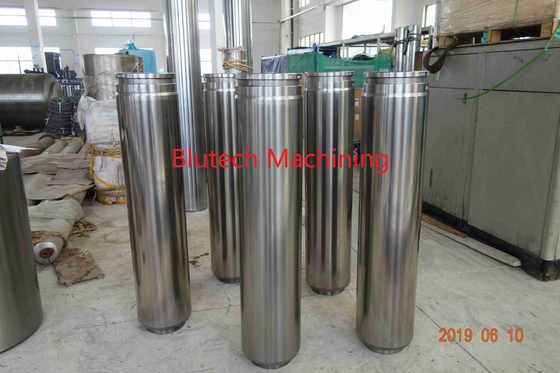

Tłok:Kuty pręt stalowy C45/42CrMo z obróbką cieplną i twardym chromowaniem powierzchnio powierzchni RA 0,4 i twardości HRC 45

Pieczęć: niemiecka marka lub Parker

Tuleja prowadząca: mosiądz

Podanie

Te cylindry pojedynczego działania są przeznaczone do Multi Daylights Próżniowa płytka drukowana z obwodami drukowanymi na gorąco

Główny cechy

1. korpus cylindra wykonany ze stali kutej C45/42CrMo z testem Ultrosand
2. Tłok wykonany z chłodzonego żeliwa o powierzchni RA 0,4 i twardości nie mniejszej niż HRC48

3. Pieczęć Parkera

4. Pierścień kołnierzowy ze stali kutej c45/42CrMo

5. Maksymalne ciśnienie testowe: 32 Mpa

.

Produkt Maksymalna pojemność

Maszyny CNC:

1. Tokarka pozioma CNC: Max Dia 2000mm * LengNS 15 metrów

2. Wytaczarka do głębokich otworów CNC: Dia1500mm * Długość 15 metrów

3. Korpus cylindra wewnątrz szlifierki: Dia1500mm * Długość 15 metrów

4. Tokarka pionowa CNC DIA.5 metrów

5. Frezarka CNC: szerokość 3 metry, długość 8 metrów

Główna procedura maszynowa

1. Cięcie surowców

2. Tokarka na wymiar i testowanie Ultrosand

3. Szlifowanie średnicy wewnętrznej korpusu cylindra w tolerancji

4. Tokarka z prętem trzpieniowym do wymiaru

5. Obróbka cieplna tłoczyska i hartowanie powierzchni

6. szlifowanie średnicy zewnętrznej tłoka

7. Tłokowe chromowanie powierzchni

8. Szlifowanie powierzchni tłoka do tolerancji

9. Montaż pierścienia kołnierzowego z uszczelkami i pierścieniami nośnymi

10. Zamontuj pierścień kołnierzowy w korpusie cylindra

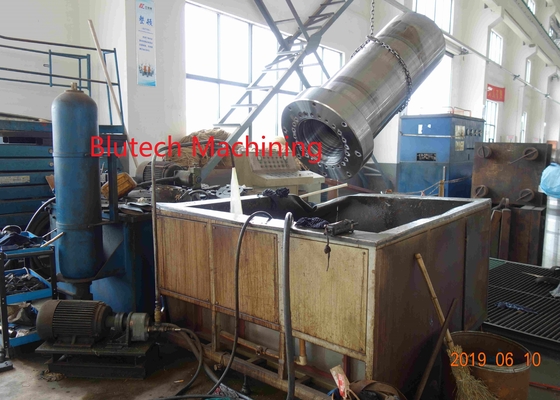

11. Testy ciśnieniowe

12. Malowanie i magazyn

Więcej zdjęć
