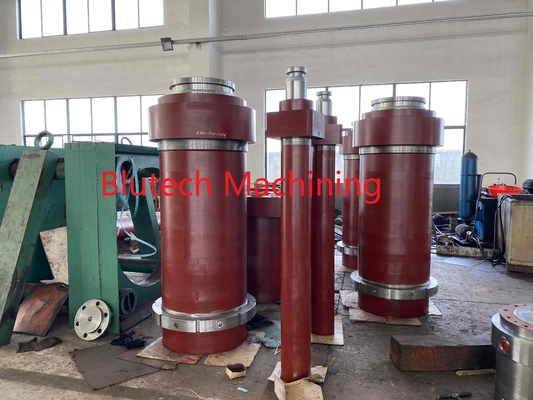

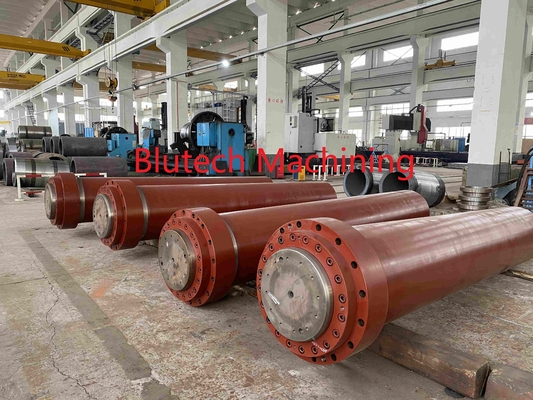

Cylinder jednokierunkowy chromowany do hydraulicznej prasy do elastoformowania

Nazwa: Wykonany na zamówienie cylinder jednokierunkowy do hydraulicznej prasy do elastoformowania

hhydrauliczny Elastoformowanie prasy są produkowane do produkcji szerokiej gamy części samochodowych o większej wytrzymałości i wadze, w tym wzmocnień drzwi, słupków A, słupków B, słupków nadwozia.Do takiej prasy będziemy potrzebować ciężkich, solidnych ram pras z ciężkimi kolumnami bocznymi.Siłownik hydrauliczny doprasy kuźnicze ma były bardzo wymagane pod względem jakości, a te cylindry są zaprojektowane na co najmniej 50 lat użytkowania, więc mamy solidną grubość korpusu cylindra -120 mm, a wszystkie części są wykonane ze stali kutej C45/42CrMo i przeszły testy Ultrosand i odprężenie:

Korpus cylindra:1045/42CrMo jednoczęściowa stal kuta lub spawana stal kuta z odprężeniem z pełnym testem UT

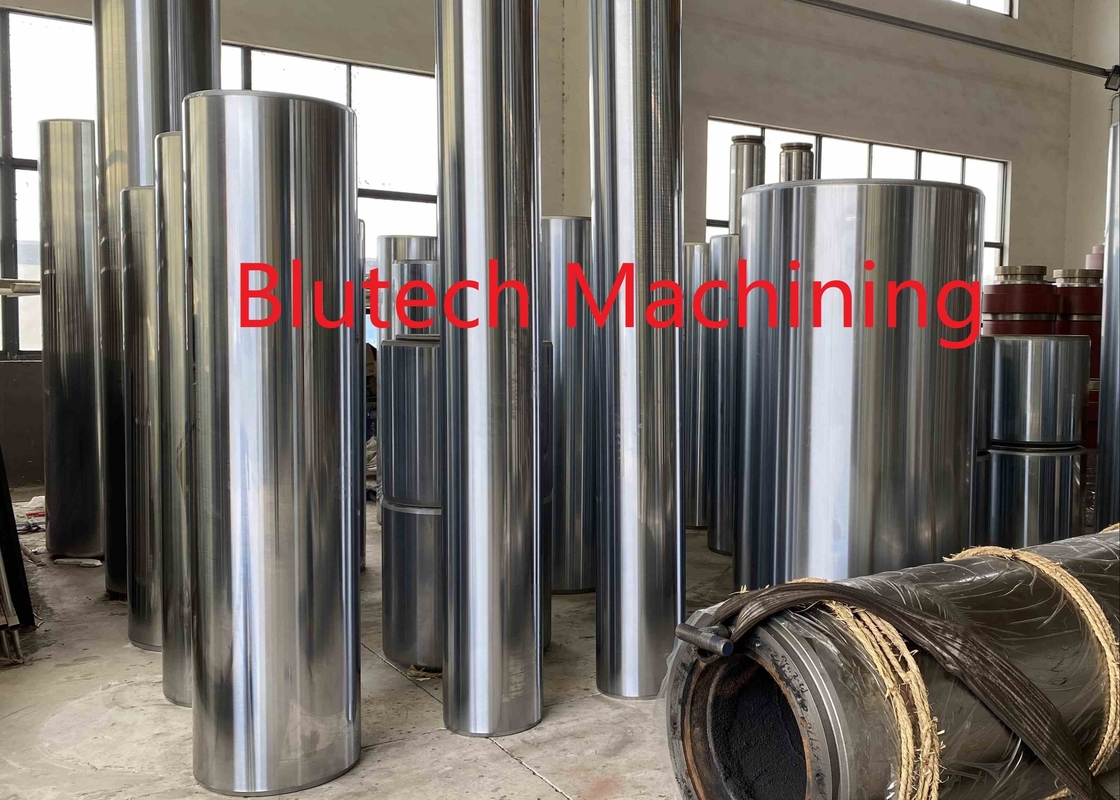

Tłok:Kuty pręt stalowy C45/42CrMo z obróbką cieplną i twardym chromowaniem powierzchnio powierzchni RA 0,4 i twardości HRC 45

Pieczęć: niemiecka marka lub Parker

Tuleja prowadząca: mosiądz

Wykonany na zamówienie cylinder jednokierunkowy do hydraulicznej prasy do elastoformowania

Podanie

Te cylindry pojedynczego działania są przeznaczone dohHydrauliczne Elastoformowanie Prasas

Główny cechy

1. korpus cylindra wykonany ze stali kutej C45/42CrMo z testem Ultrosand
2. Tłok wykonany z chłodzonego żeliwa o powierzchni RA 0,4 i twardości nie mniejszej niż HRC48

3. Pieczęć Parkera

4. Pierścień kołnierzowy ze stali kutej c45/42CrMo

5. Maksymalne ciśnienie testowe: 32 Mpa

.

Produkt Maksymalna pojemność

Maszyny CNC:

1. Tokarka pozioma CNC: Max Dia 2000mm * LengNS 15 metrów

2. Wytaczarka do głębokich otworów CNC: Dia1500mm * Długość 15 metrów

3. Korpus cylindra wewnątrz szlifierki: Dia1500mm * Długość 15 metrów

4. Tokarka pionowa CNC DIA.5 metrów

5. Frezarka CNC: szerokość 3 metry, długość 8 metrów

Główna procedura maszynowa

1. Cięcie surowców

2. Tokarka na wymiar i testowanie Ultrosand

3. Szlifowanie średnicy wewnętrznej korpusu cylindra w tolerancji

4. Tokarka z prętem trzpieniowym do wymiaru

5. Obróbka cieplna tłoczyska i hartowanie powierzchni

6. szlifowanie średnicy zewnętrznej tłoka

7. Tłokowe chromowanie powierzchni

8. Szlifowanie powierzchni tłoka do tolerancji

9. Montaż pierścienia kołnierzowego z uszczelkami i pierścieniami nośnymi

10. Zamontuj pierścień kołnierzowy w korpusie cylindra

11. Testy ciśnieniowe

12. Malowanie i magazyn

Więcej zdjęć
