Nazwa produktu: | Wykonana na zamówienie płyta dociskowa na gorąco i zgrzewana | Stal surowa: | Q345B/A36/S355JR |
---|---|---|---|
Typ gorącej płyty: | szczelinowe i spawane | Ogrzewanie wg: | Olej termiczny i para wodna |
Rozmiar: | 1400/1370*2800/2700/2850*42/45/50mm | Wykańczanie powierzchni i chropowatość: | szlifowanie CNC i RA 0,8 |
Twarde chromowanie powierzchni i polerowanie: | 0,05 mm-0,06 mm; polerowanie na RA 0,4 | Deep hole dia. Głęboki otwór o śr. and tolerance i tolerancja: | 25-28mm; tolerancja wierceń z jednej strony lub środkowych połączeń w granicach 2mm |
Wiercenie głębokich otworów: | Wiercenie pistoletem CNC | Wykończenie i tolerancja wymiarów: | Obróbka CNC i tolerancja +/- 0,5 mm |
Płaskość: | 0.1mm | Paralizm: | 0.1mm |
Testy hydrauliczne: | 10 Mpa Czas trzymania 20 munitów | Testowanie na parze: | Tolerancja 140 stopni c w granicach 3 stopni c |
Obowiązująca branża: | Prasa do formowania na gorąco sklejki / drzwi / gumy | ||
High Light: | Płyta prasowana na gorąco RA 0,8,płyta prasowana na gorąco RA 0 |

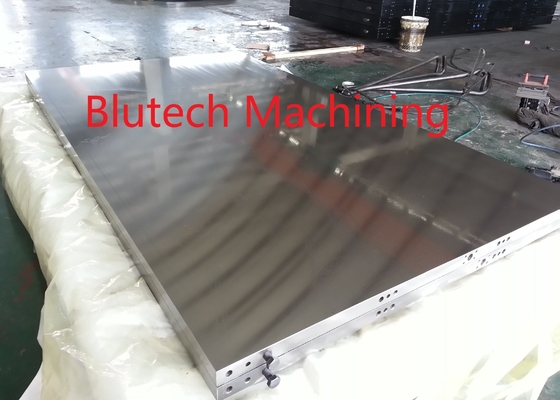

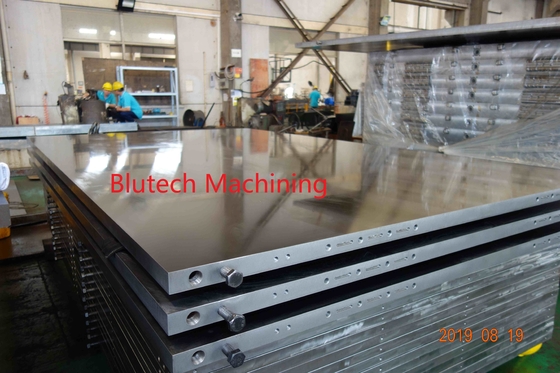

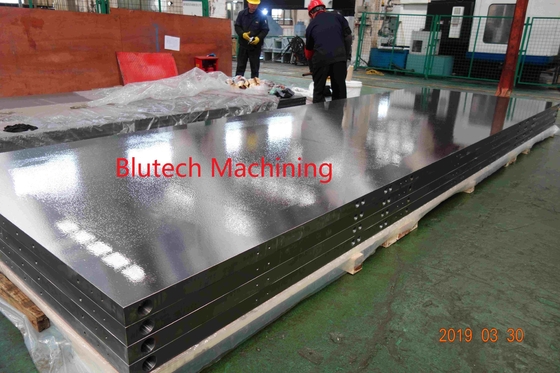

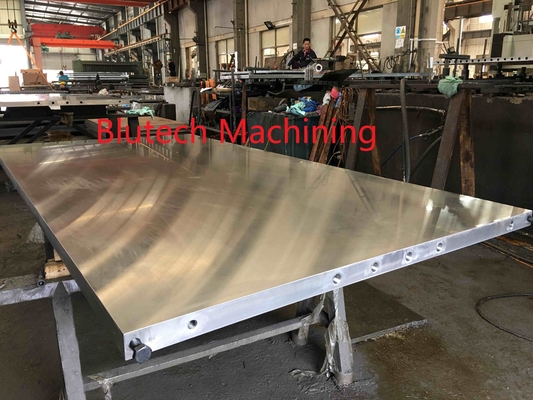

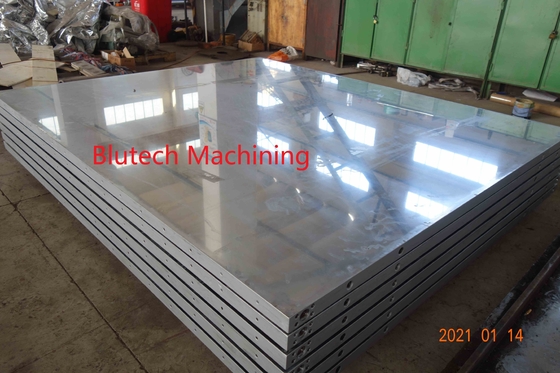

Wykonana na zamówienie płyta do prasowania na gorąco typu szczelinowego i spawanego do prasowania na gorąco parkietu do mebli wielodniowych
Ogrzewanie parą, gorącą wodą, płynem termicznym; Chłodzenie zimną wodą; zimnym płynem termicznym
Dostępność stali surowej C45/A36/S355JR/S235JR/ST52
Wymagania jakościowe: wiercenie luf CNC z jednego końca, aby zachować prostoliniowość otworu i precyzję tolerancji otworu
i szczelinowanie wymaga połączenia plus tolerancja, aby uzyskać idealną prędkość obracania przepływu. Jakość spawania jest kluczem, CO2 został zastosowany ze stabilną jakością i szybkimi spawami.

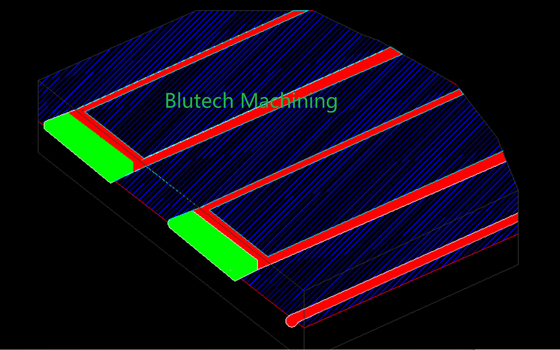

Jest to najpopularniejszy typ płyty grzejnej, a wszystkie głębokie otwory zostały połączone przez szczeliny i realizują różne cyrkulacje i osiągają najlepszą jednorodność temperatury zgodnie z projektem rysunku:
Specyfikacja:
Materiał
|
ST52/S355JR/S275JR/S235JR/C45 |
Rozmiar produktu
|
1400/1370*2800/2700/2850*42/45/50mm |
Wloty i wyloty
|
1 wloty i 1 wyloty |
Tolerancja grubości
|
+/-0,5 mm
|
Średnica głębokiego otworu
|
20/25/28/30/32/35/38/40/45mm
|
Ogrzewanie wg
|
olej termiczny
|
Wiercenie głębokich otworów z obu końców
|
tolerancja w środku +/-1mm
|
Temperatura ogrzewania
|
250 stopni C
|
Równomierność temperatury
|
+/-2 c-grey |
Ciśnienie robocze
|
15/100 kg/cm2
|
Wysokiej jakości płyta fenolowa nakładana na gorąco:
Płyta do prasowania na gorąco z płytą trójwarstwową:
Jakość powierzchni szlifowanej CNC RA 0,8:
Obróbka CNC krawędzi i otworów gwintowanych:
Obróbka CNC krawędzi, szczelin i otworów gwintowanych:
Kontrola jakości powierzchni tylnej:
Kontrola jakości powierzchni czołowej:
