Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Wykonany na zamówienie cylinder jednokierunkowy do prasy do głębokiego tłoczenia | Rodzaj działania: | Pojedyncze działanie |
|---|---|---|---|
| Udar mózgu: | 1000mm | Średnica tłoka: | 320mm |
| Foka: | Parker | Presja pracy: | 25 MPa |
| Gwarancja: | Trzy lata | Podanie: | Prasa do głębokiego rysowania |
| Tłok: | Solidne żeliwo schłodzone | Twardość powierzchni tłoka: | HRC-45-48 |
| Powłoka i chropowatość powierzchni tłoka: | Dostępne jest chromowanie i RA 0,4 | Korpus cylindra: | 1020 spawana bezszwowa rura; głowica i dno ze stali kutej 1020 z pełnym testem UT |
| Pierścień kołnierzowy: | 1045 kuta stal z obróbką na tokarce CNC | ||
| Podkreślić: | Siłowniki hydrauliczne 1000 mm RA 0,4 na zamówienie,siłowniki hydrauliczne HRC 48 RA 0 |
||

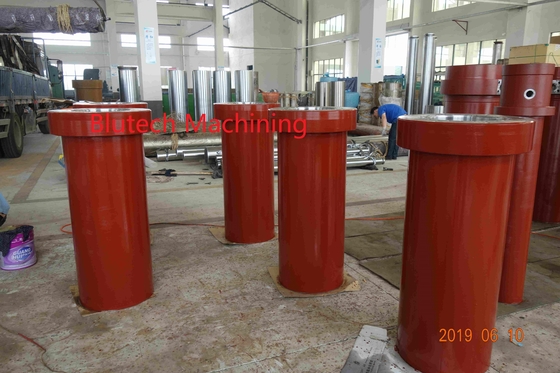

Nazwa: Cylinder jednokierunkowy wykonany na zamówienie do prasy do głębokiego tłoczenia
Ten cylinder pojedynczego działania dlaPrasa do głębokiego tłoczenia ma tylko dwa główne cylindry i długi skok, a te cylindry są zaprojektowane na co najmniej 50 dni użytkowania, więc mamy solidną grubość korpusu cylindra -120 mm, a wszystkie części są wykonane ze stali kutej stali 1020 korpus jest wykonany ze stali kutej 1020 i Ultrosand przeszły testy i odprężenie:

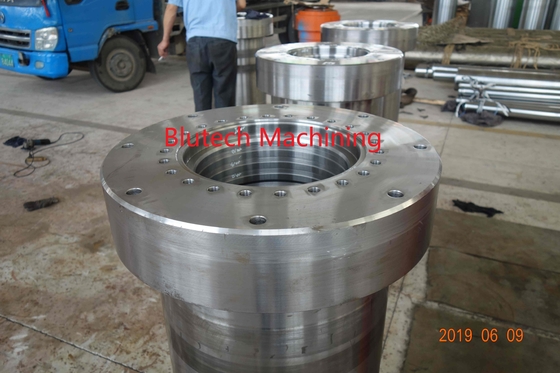

Korpus cylindra: stalowa rura bezszwowa 1020 i dolna, górna stal kuta lub całkowicie kuta stal 1020

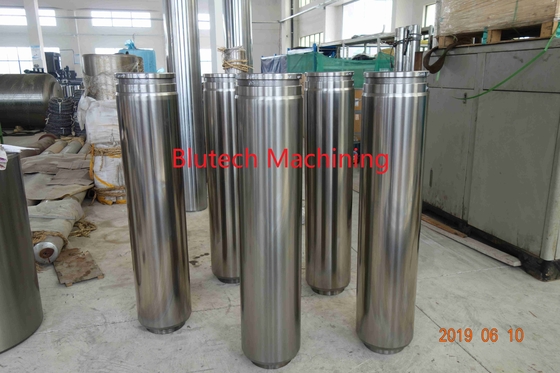

Tłok: pręt kuty C45 z obróbką cieplną, utwardzony powierzchniowo do HRC 48-52, chromowany 0,05 mm lub żeliwo schłodzone o powierzchni RA 0,4 i twardości HRC 45
Pieczęć: niemiecka marka lub Parker
Tuleja prowadząca: mosiądz
Podanie
Te cylindry pojedynczego działania są przeznaczone doPrasa do głębokiego rysowania
Główny cechy
1. korpus cylindra wykonany ze stali kutej 1020 z testami Ultrosand
2. Tłok wykonany z chłodzonego żeliwa o powierzchni RA 0,4 i twardości nie mniejszej niż HRC48
3. Pieczęć Parkera
4. Pierścień kołnierzowy ze stali kutej 1020
5. Maksymalne ciśnienie testowe: 32 Mpa
Produkt Maksymalna pojemność
| Maksymalna średnica tłoczyska | 1500mm |
| Długość | więcej niż 15 metrów |
Maszyny CNC:
1. Tokarka pozioma CNC: Max Dia 2000mm * LengNS 15 metrów
2. Wytaczarka do głębokich otworów CNC: Dia1500mm * Długość 15 metrów
3. Korpus cylindra wewnątrz szlifierki: Dia1500mm * Długość 15 metrów
4. Tokarka pionowa CNC DIA.5 metrów
5. Frezarka CNC: szerokość 3 metry, długość 8 metrów
Główna procedura maszynowa
1. Cięcie surowców
2. Tokarka na wymiar i testowanie Ultrosand
3. Szlifowanie średnicy wewnętrznej korpusu cylindra w tolerancji
4. Tokarka z prętem trzpieniowym do wymiaru
5. Obróbka cieplna tłoczyska i hartowanie powierzchni
6. szlifowanie średnicy zewnętrznej tłoka
7. Tłokowe chromowanie powierzchni
8. Szlifowanie powierzchni tłoka do tolerancji
9. Montaż pierścienia kołnierzowego z uszczelkami i pierścieniami nośnymi

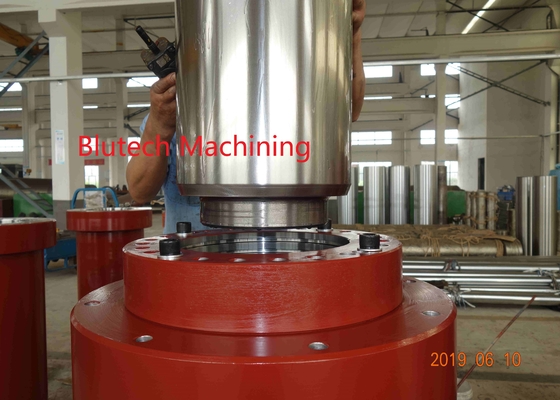

10. Zamontuj pierścień kołnierzowy w korpusie cylindra
11. Testy ciśnieniowe
12. Malowanie i magazyn

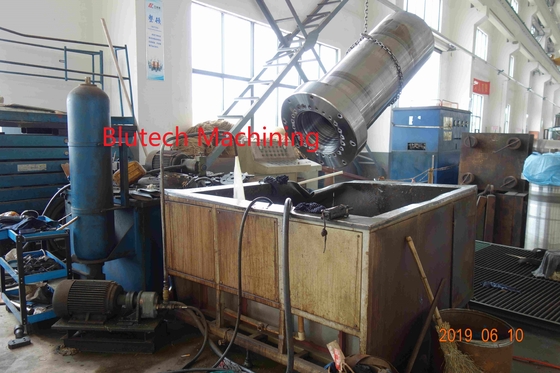

Testy hydrauliczne: 30 Mpa Czas trzymania 2 godziny

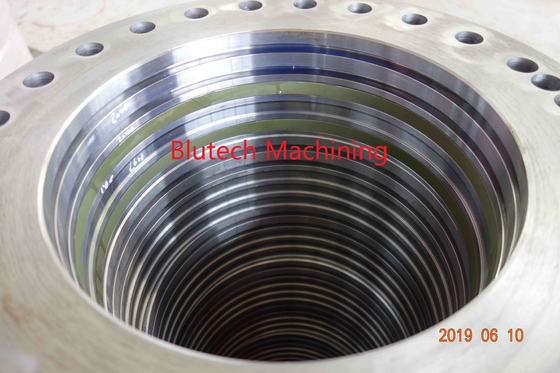

Korpus cylindra z mosiężną tuleją prowadzącą przed montażem:
