Wykonany na zamówienie cylinder jednokierunkowy do prasy hydraulicznej do SMC (mieszanka do formowania arkuszy)

Nazwa: Wykonany na zamówienie cylinder z pojedynczym działaniem for Prasa hydrauliczna do SMC (masa do formowania arkuszy)

Prasa hydrauliczna do SMC (masa do formowania arkuszy)są stworzone do produkcji materiały termoutwardzalne, termoplastyczne, elastomery i gumyi do formować elementy z włókna szklanego i kompozytów, takie jak deski, ochrona kompozytowa, produkty lotnicze, materiały cierne, prepregi, silikony, materiały termoutwardzalne, płyty laminowane i panele o strukturze plastra miodu.Do takiej prasy będziemy potrzebować ciężkich, solidnych ram prasowych o dużej wysokości prefabrykowane kolumny boczne.Siłownik hydrauliczny doprasy kuźnicze ma były bardzo wymagane pod względem jakości, a te cylindry są zaprojektowane na co najmniej 50 lat użytkowania, więc mamy solidną grubość korpusu cylindra -120 mm, a wszystkie części są wykonane ze stali kutej C45 / 42CrMo i przeszły testy Ultrosand i odprężenie:

Korpus cylindra:1045/42CrMo jednoczęściowa stal kuta lub spawana stal kuta z odprężeniem z pełnym testem UT

Tłok:Kuty pręt stalowy C45/42CrMo z obróbką cieplną i twardym chromowaniem powierzchnio powierzchni RA 0,4 i twardości HRC 45

Pieczęć: niemiecka marka lub Parker

Tuleja prowadząca: mosiądz

Wykonany na zamówienie cylinder pojedynczego działania dla Prasa hydrauliczna do SMC (masa do formowania arkuszy)

Podanie

Te cylindry pojedynczego działanias są dlaPrasa hydrauliczna do SMC (masa do formowania arkuszy)

Główny cechy

1. korpus cylindra wykonany ze stali kutej C45/42CrMo z testami Ultrosand
2. Tłok wykonany z chłodzonego żeliwa o powierzchni RA 0,4 i twardości nie mniejszej niż HRC48

3. Pieczęć Parkera

4. Pierścień kołnierzowy ze stali kutej c45/42CrMo

5. Maksymalne ciśnienie testowe: 32 Mpa

.

Produkt Maksymalna pojemność

Maszyny CNC:

1. Tokarka pozioma CNC: Max Dia 2000mm * LengNS 15 metrów

2. Wytaczarka do głębokich otworów CNC: Dia1500mm * Długość 15 metrów

3. Korpus cylindra wewnątrz szlifierki: Dia1500mm * Długość 15 metrów

4. Tokarka pionowa CNC DIA.5 metrów

5. Frezarka CNC: szerokość 3 metry, długość 8 metrów

Główna procedura maszynowa

1. Cięcie surowców

2. Tokarka na wymiar i testowanie Ultrosand

3. Szlifowanie średnicy wewnętrznej korpusu cylindra w tolerancji

4. Tokarka z prętem trzpieniowym do wymiaru

5. Obróbka cieplna tłoczyska i hartowanie powierzchni

6. szlifowanie średnicy zewnętrznej tłoka

7. Tłokowe chromowanie powierzchni

8. Szlifowanie powierzchni tłoka do tolerancji

9. Montaż pierścienia kołnierzowego z uszczelkami i pierścieniami nośnymi

10. Zamontuj pierścień kołnierzowy w korpusie cylindra

11. Testy ciśnieniowe

12. Malowanie i magazyn

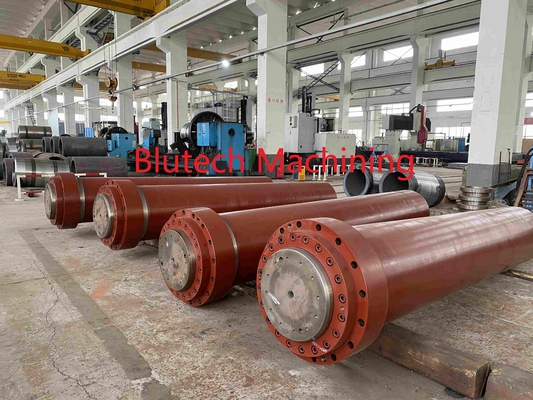

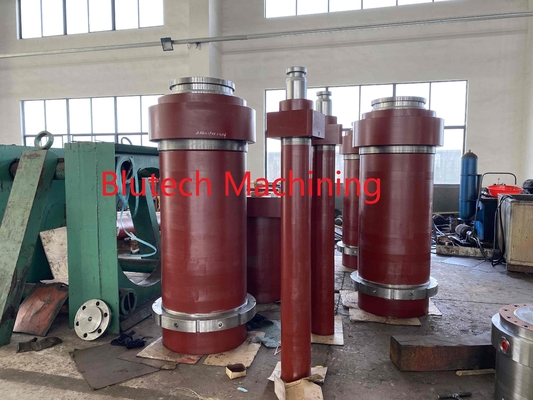

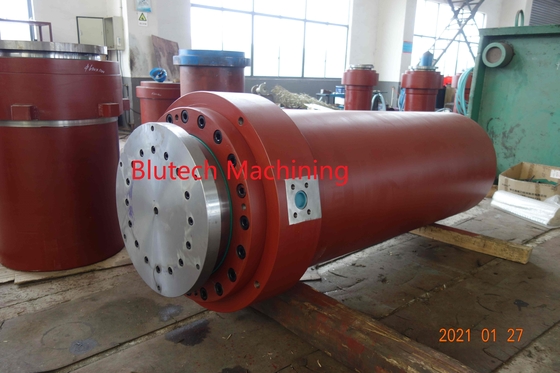

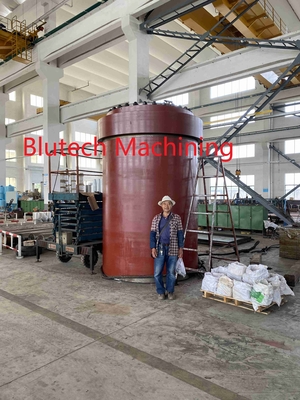

Więcej zdjęć
